在小家電和智能家居產品的電源設計中，工程師們總在尋找成本低、外圍少、性能穩的方案。輝芒微（FMD）推出的FT8441xP系列，正是為這類需求量身打造的非隔離Buck/Buck-boost功率開關芯片。其中FT8441SP（5V/200mA）和FT8441TP（5V/300mA）兩款型號，憑借內置二極管和極簡外圍，成為替代傳統線性電源、RCC電源的熱門選擇。

芯片概述

FT8441xP是一款非隔離PWM功率開關，采用電流模控制架構。它將高壓?jiǎn)?dòng)電路、650V功率MOSFET、電流采樣電阻、誤差放大器、環路補償網絡等核心模塊全部集成在芯片內部，外圍只需少量阻容感和一個功率電感即可工作。

最突出的亮點是"內置二極管"：芯片內部集成了600V超快恢復續流二極管和800V反饋二極管，省去了傳統方案中需要外接的2顆二極管，既降低了BOM成本，又節省了PCB面積。

主要特點

集成度：650V高壓?jiǎn)?dòng) + 高壓MOSFET + 電流采樣電阻 + 續流/反饋二極管
輸出規格：固定5V高精度輸出（FT8441SP 200mA / FT8441TP 300mA）
啟動速度：典型50ms快速啟動
靜態功耗：典型60mW，低待機損耗
EMI優化：內置抖頻技術 + 軟驅動設計
保護功能：UVLO欠壓、OVP過壓、OCP過流、OTP過溫、SCP短路
封裝：SOP7（內置二極管版本）

幾個關鍵優勢：

    省成本：內置二極管省掉2顆外部器件，SOP7封裝比SOP8/DIP7更省空間
    啟動快：50ms典型啟動時間，上電即用
    紋波低：輸出電容建議≥470μF，可獲得穩定的5V輸出
    兼容性好：FT8441SP可兼容芯鵬AP8505，F(xiàn)T8441TP可兼容AP8506，方便替代升級

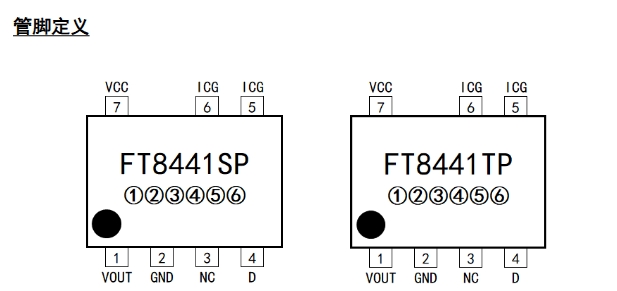

管腳定義

FT8441xP采用SOP7封裝，管腳排列如下：

VOUT：輸出反饋腳，接輸出正端
SGND：系統地，接輸出負端
NC：空腳
D：高壓?jiǎn)?dòng)和MOSFET漏極
ICGND：芯片內部地，接功率電感和VCC電容負端
VCC：芯片電源

設計提示：ICGND（5/6腳）是芯片內部功率地，建議與SGND（2腳）在輸出電容負極處單點連接，避免功率地噪聲干擾反饋環路。

典型應用電路

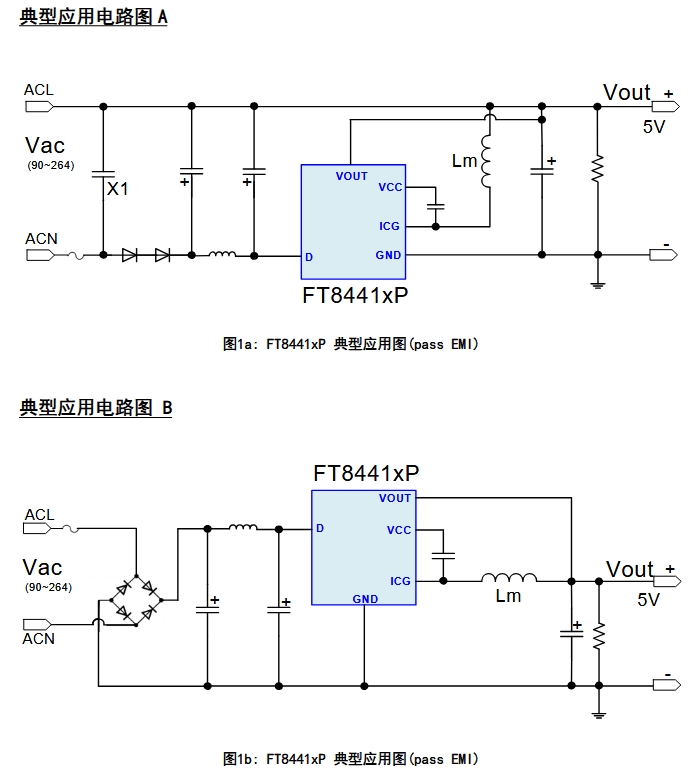

FT8441xP提供兩種典型應用拓?fù)洌С?0~264Vac全電壓輸入：

方案A（Buck-Boost結構，過EMI）

    輸入端加X電容和π型濾波
    適合對EMI要求較高的場景，如需要過認證的產品

方案B（Buck結構，過EMI）

    采用橋式整流 + 輸入濾波
    輸出端用電感Lm儲能，結構更簡潔

兩種方案的核心都是：交流輸入經整流濾波后，通過FT8441xP內部的MOSFET斬波，再由內置續流二極管和外部電感配合完成降壓，最終輸出穩定的5V直流。

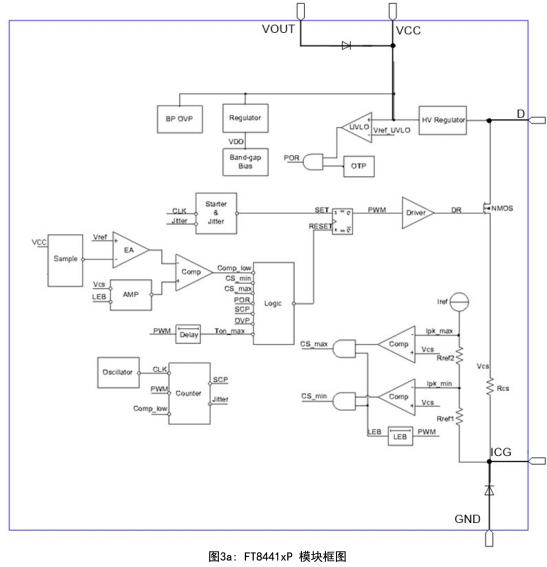

內部模塊框圖

芯片內部主要包含以下功能模塊：

    高壓?jiǎn)?dòng)電路：上電時從D腳取電，給VCC電容充電至UVLO閾值后啟動PWM
    電流模PWM控制器：通過采樣電阻檢測電感電流峰值，實現逐周期限流
    誤差放大器 + 內部分壓電阻：采樣VOUT電壓，與內部基準比較，閉環調節占空比
    抖頻振蕩器：頻率抖動分散諧波能量，降低EMI峰值
    多重保護邏輯：UVLO、OVP、OCP、OTP、SCP全部集成，無需外圍電路

工作過程簡述：?jiǎn)?dòng)時高壓電路給VCC充電 → VCC達到4.8V后芯片開始工作 → 輸出電壓建立后由VOUT通過內部二極管給VCC供電 → 高壓?jiǎn)?dòng)電路自動關閉，進入低功耗模式。

應用領域

FT8441xP系列定位小功率輔助電源，典型應用包括：

    小家電：電熱水壺、電飯煲、空氣炸鍋、電風扇的控制板供電
    智能家居：智能門鈴、開關面板、傳感器節點
    替代方案：直接替換傳統的阻容降壓、線性穩壓（78L05）、RCC自激振蕩電源

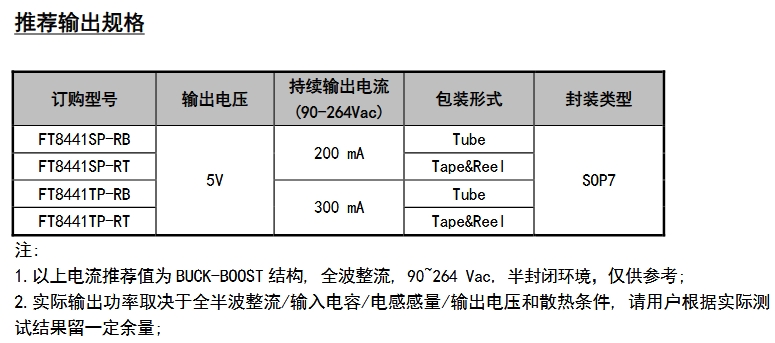

訂購信息

選型建議：

    負載電流≤200mA（如門鈴、小風扇、簡易控制器）→ 選FT8441SP
    負載電流≤300mA（如電飯煲控制板、空氣炸鍋顯示板）→ 選FT8441TP

設計要點速查

    輸入電容：全波整流寬電壓輸入按2μF/W估算，如1.5W輸出建議1μF+2.2μF
    輸出電容：≥470μF，容值越大紋波越小
    VCC電容：1μF~4.7μF，影響啟動時間和穩定性
    功率電感：根據輸出電壓/電流選擇，注意飽和電流要大于芯片最大峰值電流（SP約570mA，TP約650mA）并留余量
    啟動負載：起機或重啟時負載電流控制在額定值的80%以內，避免啟動失敗
    PCB布局：縮短功率環路、反饋?zhàn)呔€遠離功率器件、ICGND與SGND單點連接

總結

FT8441SP/TP是輝芒微針對小家電輔助電源推出的高集成度、低成本解決方案。它將高壓MOSFET、啟動電路、續流二極管、反饋二極管等關鍵器件全部塞進一顆SOP7芯片里，讓工程師可以用最少的外圍器件、最小的PCB面積，快速搭建出穩定可靠的5V電源。
