LP3717BTT + LP3568C 是一套 5V/3.1A（15.5W）隔離型反激電源方案，主打"過認證、高效率、低溫度"。LP3717BTT 是原邊 PWM 控制器，LP3568C 是次級同步整流芯片，兩者配合實現高精度恒壓輸出，板端效率可達 81.58%（DOE VI 標準），非常適合手機快充、電源適配器等需要通過能效認證的產品。
這套方案采用經典的反激式拓?fù)洌琇P3717BTT 負責原邊 PWM 控制，LP3568C 負責次級同步整流。原邊反饋技術省去了光耦和 TL431，簡化了電路設計；同步整流用低導通電阻的 MOSFET 替代肖特基二極管，大幅降低導通損耗，提升效率。
輸入電壓：110~265VAC，50/60Hz
輸出電壓：5V
輸出電流：3.1A（最大）
輸出功率：15.5W
PCB 尺寸：40.2mm × 31.9mm
環境溫度：30°C
板端效率（DOE VI）：81.58%
原邊反饋，無需光耦：LP3717BTT 通過輔助繞組采樣輸出電壓，省去光耦和次級 TL431
同步整流，高效率：LP3568C 替代肖特基二極管，導通損耗大幅降低
過 DOE VI 能效認證：板端效率 81.58%，滿足六級能效要求
低溫度：滿載時 IC 溫度約 111.8°C，同步整流芯片約 113.5°C，留有充足余量
寬電壓輸入：110~265VAC 全電壓范圍穩定工作
小體積：PCB 僅 40.2mm × 31.9mm，適合緊湊型適配器
尺寸：40.2mm × 31.9mm
輸入：AC 插座或焊盤
輸出：USB-A 母座或焊盤
變壓器：EE1510 磁芯，臥式安裝
關鍵元件說明：
U1 LP3717BTT：原邊 PWM 控制器，SOP7 封裝
U2 LP3568C：同步整流芯片，SOP8 封裝
T1 變壓器：EE1510 磁芯，AE=36mm2，PC44/95 材質
BD1：整流橋，將 AC 轉換為脈動直流
EC1/EC2：輸入濾波電解電容，儲能和平滑
EC3/EC4/EC5：輸出濾波電容，降低紋波
RCD 吸收回路：吸收變壓器漏感能量，保護功率管

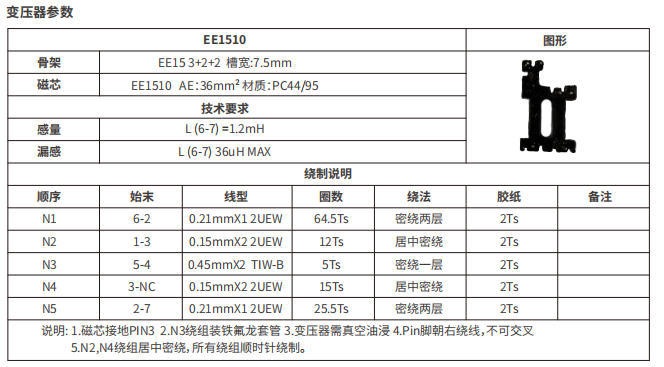

變壓器采用 EE1510 磁芯，臥式安裝，具體參數如下：
繞制工藝要求：
磁芯接地 PIN3
N3 繞組組裝鐵氟龍?zhí)坠?br/> 變壓器需真空油浸
PIN 腳朝右繞線，不可交叉
N2、N4 繞組居中密繞，所有繞組順時針繞制

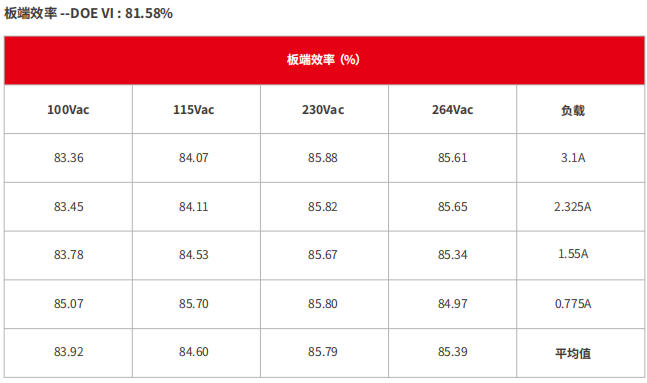

在不同輸入電壓和負載條件下，板端效率表現如下：
從數據可以看出：
效率隨負載減輕而提升，25% 負載時效率最高
高壓輸入（230/264Vac）效率略高于低壓輸入
全負載范圍內效率均保持在 83% 以上，表現穩定

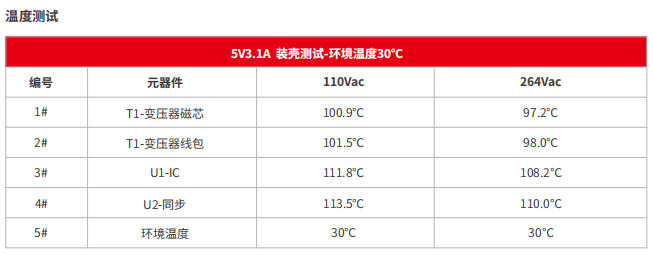

在環境溫度 30°C 下，滿載（5V/3.1A）運行時的元器件溫度：
溫度分析：
變壓器溫度約 100°C，磁芯和線包溫差很小，說明繞制工藝良好
原邊 IC（LP3717BTT）溫度約 112°C，距離 150°C 結溫上限有 38°C 余量
同步整流芯片（LP3568C）溫度約 114°C，同樣有充足余量
高壓輸入時溫度反而略低，因?yàn)檎伎毡葴p小，導通損耗降低
| 對比項 | 傳統方案（光耦+TL431+肖特基） | LP3717BTT+LP3568C 方案 |
|---|---|---|
| 反饋方式 | 光耦 + TL431 | 原邊反饋，省去光耦 |
| 整流方式 | 肖特基二極管 | 同步整流，效率更高 |
| 元件數量 | 較多 | 精簡 |
| 板端效率 | ~75% | 81.58% |
| 溫度 | 較高 | 低 10~20°C |
| 認證 | 需額外優化 | 直接過 DOE VI |
| 成本 | 較高 | 更低 |
手機快充適配器：5V/3.1A 滿足大多數手機快充需求
平板充電器：15.5W 功率適配平板設備
移動電源適配器：高效率降低發熱，提升安全性
小家電電源：過認證方案，出口無憂
IoT 設備供電：穩定 5V 輸出，紋波低
LP3717BTT + LP3568C 是一套非常成熟的 5V/3.1A 適配器方案，核心優勢是"過認證+高效率+低溫度"。原邊反饋省去了光耦，同步整流替代了肖特基，兩者配合讓板端效率達到 81.58%，輕松通過 DOE VI 六級能效認證。
變壓器采用 EE1510 小磁芯，PCB 僅 40mm×32mm，體積小巧。滿載溫度控制在 115°C 以內，留有充足的安全余量。對于做 15W 級別的手機快充或適配器，特別是需要出口過能效認證的產品，這套方案能省去大量的調試和認證時間，直接量產。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/920302786607.html?spm=a28888.manage-offer.0.0.26227197Bri0WZ
