在工業控制、智能儀表、物聯網網關等應用中，512KB Flash的MCU是剛需。STM32F103VET6長期占據這一檔位，但交期和價格波動讓不少工程師尋找替代方案。輝芒微電子推出的FT32F103VEAT7，主打Pin-to-Pin兼容、512KB Flash、豐富的外設資源，為國產替代提供了一個務實的選擇。
| 參數 | FT32F103VEAT7 | STM32F103VET6 | APM32F103VET6 |
|---|---|---|---|
| 內核 | Cortex-M3 | Cortex-M3 | Cortex-M3 |
| 主頻 | 72MHz | 72MHz | 96MHz |
| Flash | 512KB | 512KB | 512KB |
| SRAM | 64KB | 64KB | 128KB |
| 封裝 | LQFP100 | LQFP100 | LQFP100 |
| GPIO | 80個 | 80個 | 80個 |
| ADC | 3路×16通道 | 3路×16通道 | 3路×16通道 |
| DAC | 2路12位 | 2路12位 | 2路12位 |
| 定時器 | 8個 | 8個 | 8個 |
| 通信接口 | USB/CAN/SDIO/I2S/SPI/I2C/USART | 相同 | 相同 |
| FSMC | 支持 | 支持 | 支持 |
核心特點：512KB大容量Flash、Pin-to-Pin兼容STM32F103VETx系列、工業級溫度范圍、豐富的外設擴展能力。

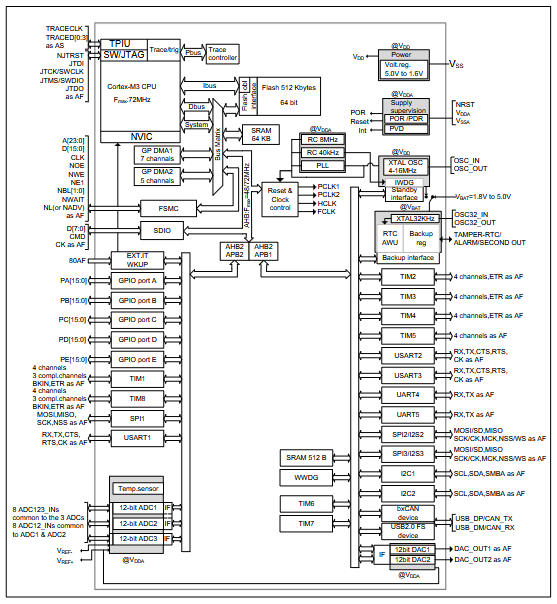

FT32F103VEAT7基于ARM Cortex-M3內核，主頻72MHz，采用與STM32F103系列相同的存儲器映射和外設架構。
存儲器資源
512KB Flash：支持大容量程序存儲，適合復雜算法和GUI應用
64KB SRAM：滿足中等復雜度數據緩沖需求
FSMC接口：可外擴SRAM、NOR Flash、NAND Flash、LCD，滿足更大容量需求
外設 規格 應用場景
ADC 3路獨立，16通道，12位 多路傳感器采集
DAC 2路12位 模擬信號輸出
定時器 2個高級+2個通用+2個基本+2個看門狗 電機控制、PWM、時基
USART 3路 串口通信、Modbus
SPI/I2C 各2路 外設擴展、EEPROM
USB 全速USB 2.0 設備連接、固件升級
CAN 1路 工業總線、汽車電子
SDIO 1路 SD卡存儲擴展
I2S 1路 音頻接口
RTC 獨立時鐘+備份寄存器 時鐘日歷、掉電保持
CRC計算單元：硬件加速數據校驗
嵌套向量中斷控制器(NVIC)：支持16級優先級，響應速度快
DMA控制器：7通道，減輕CPU負擔
低功耗模式：睡眠、停機和待機三種模式
調試接口：SWD+JTAG，兼容主流調試器
FT32F103VEAT7采用LQFP100封裝，引腳排列與STM32F103VET6高度一致，硬件層面可以實現直接替換，原有PCB設計基本不用改動。

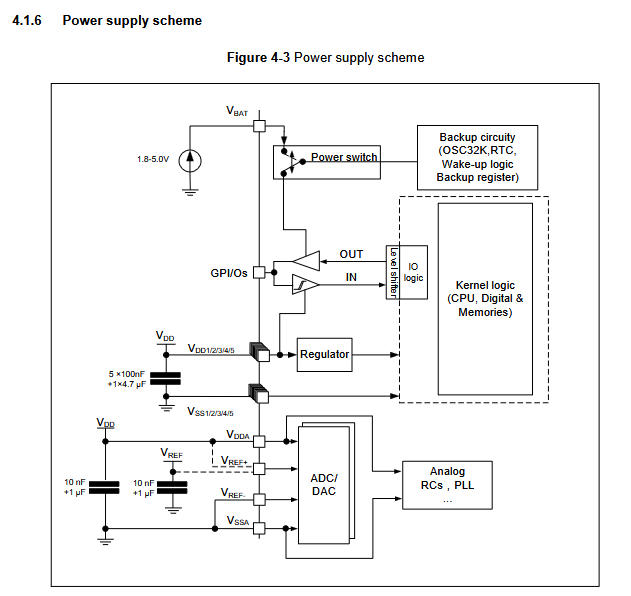

電源和復位引腳完全對應，包括多組VDD/VSS數字供電、VDDA/VSSA模擬供電、VBAT備份域供電、NRST復位輸入，以及BOOT0和BOOT1啟動模式選擇腳。
GPIO端口方面，PA0到PA15、PB0到PB15、PC0到PC15、PD0到PD15、PE0到PE15的功能定義與STM32基本一致，都支持GPIO、ADC、定時器、串口等復用功能。PD0和PD1默認可作為外部晶振OSC_IN和OSC_OUT，PB2兼作BOOT1功能。
調試接口也完全相同，PA13為JTMS/SWDIO，PA14為JTCK/SWCLK，支持SWD和JTAG兩種模式。PA15、PB3、PB4的調試復用功能也與STM32一致。
和STM32F103VET6相比，F(xiàn)T32F103VEAT7在硬件規格上非常接近，主頻都是72MHz，SRAM都是64KB，外設種類和數量也基本一致。主要優勢在于供貨穩定性和價格可控性，STM32的交期波動和溢價問題在FT32F103VEAT7上相對緩和。不過ST的生態系統更成熟，各種例程、中間件、社區資源更豐富，這是國產替代芯片普遍需要追趕的地方。
和極海的APM32F103VET6相比，F(xiàn)T32F103VEAT7的主頻和SRAM都稍遜一籌。APM32做到了96MHz主頻和128KB SRAM，ESD防護也做了工業級優化，性能指標更好看。但FT32F103VEAT7在價格上可能更有競爭力，具體要看批量采購時的報價。
| 對比項 | FT32F103VEAT7 | STM32F103VET6 | APM32F103VET6 |
|---|---|---|---|
| 主頻 | 72MHz | 72MHz | 96MHz |
| Flash | 512KB | 512KB | 512KB |
| SRAM | 64KB | 64KB | 128KB |
| 封裝 | LQFP100 | LQFP100 | LQFP100 |
| 價格 | 有優勢 | 波動大 | 相近 |
| 交期 | 穩定 | 常缺貨 | 較穩定 |
| 生態 | 發展中 | 成熟 | 較成熟 |
512KB Flash和豐富的外設組合，讓FT32F103VEAT7適合多種中等復雜度的嵌入式應用。
工業人機界面是典型場景之一，512KB Flash可以存儲足夠的GUI圖片資源和字庫，F(xiàn)SMC可以外擴LCD顯示屏，觸摸屏接口通過ADC或外部芯片實現。多路ADC適合接各種傳感器，CAN總線方便接入工業網絡。
智能電表和能源管理設備也很匹配，3路16通道ADC可以同時采集電壓、電流、溫度等多路信號，獨立RTC帶備份寄存器保證掉電走時，低功耗模式延長電池待機時間。
物聯網網關需要多通信接口聚合，F(xiàn)T32F103VEAT7的USB、CAN、多路USART、SPI、I2C可以接各種通信模塊，SDIO擴展SD卡做數據緩存，512KB Flash容納協議棧和應用程序。
電機控制方面，2個高級定時器支持互補PWM輸出和死區控制，配合ADC的同步觸發功能，可以實現簡單的無刷電機或步進電機驅動。不過如果是高性能伺服控制，可能還是需要帶硬件FPU的Cortex-M4或M7芯片。
數據記錄儀利用FSMC外擴大容量存儲，SDIO接SD卡，多路ADC采集傳感器數據，USB或USART導出數據，RTC打時間戳。
| 項目 | 信息 |
|---|---|
| 封裝 | LQFP100 |
| 包裝 | 托盤或編帶 |
| 最小起訂 | 一般整盤起，樣品可申請 |
| 交期 | 現貨，相對ST更穩定 |
| 價格區間 | 低于STM32F103VET6現貨價，具體需詢價 |
FT32F103VEAT7是一顆定位明確的國產替代MCU——512KB Flash、LQFP100封裝、Pin-to-Pin兼容STM32F103VET6，在工業控制、智能儀表、物聯網網關等需要大容量存儲的應用中，提供了一個交期穩定、成本可控的選擇。
現有STM32F103VET6項目因缺貨或漲價需要替代
新項目需要512KB Flash，對價格敏感
工業應用，對主頻要求不極端（72MHz夠用）
硬件可直接替換，PCB無需改版
軟件需重新編譯，重點驗證USB、CAN、SDIO等復雜外設
建議先采購樣品做充分測試，再批量導入
對于正在尋找STM32F103VET6替代方案的工程師，F(xiàn)T32F103VEAT7值得放入評估清單。 如需選購可以聯系店鋪客服：https://detail.1688.com/offer/1041358542540.html?spm=a28888.manage-offer.0.0.26227197toLPms
